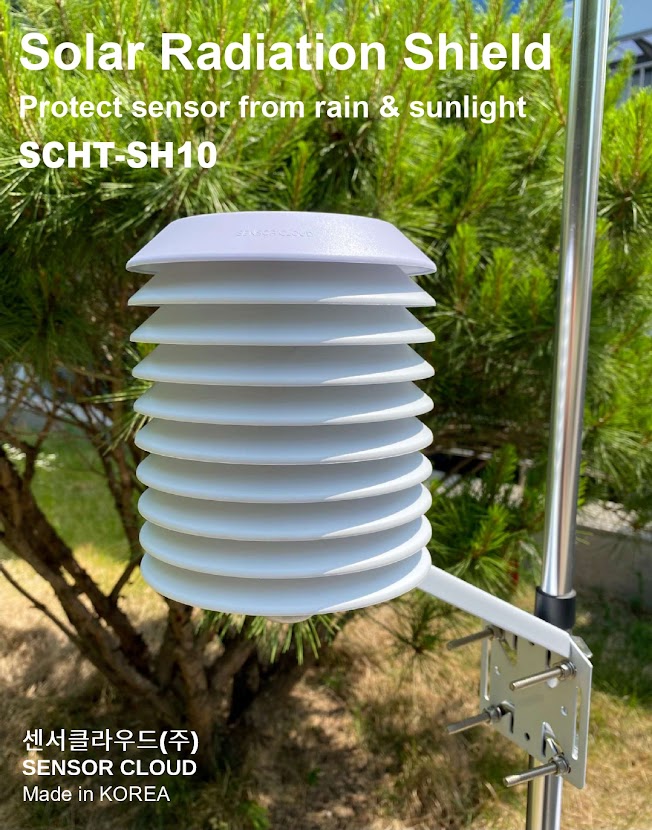

Solar Radiation Shield 제품명 : SCHT-SH10 제조원 : 센서클라우드(주) 판매원 : 센서클라우드(주) 웹 : www.sensorcloud.ck.kr

Filter Cap for Temp & Humi Sensors Applied Sensor : [Sensirion] SHT85 Product Name : SCHT-SF7-4P Origin : Made in KOREA Manufacturer : Sensor Cloud, Inc. URL : www.sensorcloud.co.kr Datasheet download Product Name : SCHT-SF7-4P Origin : Made in KOREA Manufacturer : Sensor Cloud, Inc. Tel : +82-31-8077-9468 URL : www.sensorcloud.co.kr

SHT30 Mini Sensor Module of Sensirion Hi Everyone Today we're going to looking at the SHT30 module of Sensirion 여러분 안녕하세요 오늘은 센시리온의 SHT30 센서를 이용한 미니 센서 모듈 제작 이야기를 해봅니다. SCHT-M30 SHT30 온습도센서는 가로2.5mm 세로2.5mm 높이 1mm로 매우 작아서 PCB 보드에 부착하거나 별도의 PCB를 이용해서 부착 후 사용해야 합니다. 또한 I2C통신 센서이기 때문에 Full up 저항과 bypass 콘덴서가 필요합니다. Fullup저항은 10Kohm을 SDA, SCL라인에 사용했고 VDD와 GND사이에는 0.1uF 콘덴서를 사용했습니다. 센서와 최대한 가깝게 배치시켰으며, 실제 이 작은 콘덴서 1개가 통신 및 센서의 안정성에 엄청난 영향을 미칩니다. 실제로 이 콘덴서 1개가 있고 없고의 차이에 따라 통신의 안정성 향상 및 노이즈 보강에 엄청난 결과가 나타나니 반드시 장착하기 바랍니다. 회로도는 아래와 같이 설계되었습니다. 미니 센서 PCB를 메인컨트롤러에 삽입하거나 교체에 용이할 수 있도록 미니 센서 모듈 하단에 앞뒤면으로 통신포트를 만들어서 필요에 따라 핀헤 더를 납땜해서 사용하거나, PCB 슬롯에 삽입해서 사용하도록 만들었습니다. 그리고 PCB에 풀업저항과 콘센서가 있기때문에 메인 컨트롤러에 바로 연결할 수 있어서 편리해질 것 같습니다. 결론은 아래와 같이 제작이 가능하게 되었습니다. 이 미니 센서 모듈을 이용하여 실내 데이터로거를 제작해보려고 합니다. PCB에 센시리온 전용필터캡 SF2를 삽입해서 센서를 보호할 수 있도록 만들어서 필요에 따라 SCHT-SF7-4P 필터캡과 SF2 필터캡을 필요에 따라 골라쓸수 있도록 했습니다. 온습도센서 SHT30은 ALERT기능과 센서를 하드웨어 리셋할 수 있는 핀을 제공합니다. 이에 따라 기본 I2C통신포트 이외에 센서의 기능도 100% 사용할 수 있도록 중앙핀을 옵션사항으로...

I2C 온습도센서 SHT30-DIS-B 안녕하세요 오랜만에 블로그 글을 적는 것 같습니다. 코로나19로 인해 많은 분들이 어려움을 겪고 계시는데 다시 한번 오늘도 힘 냅시다. ​ 오늘은 그동안 프로젝트를 진행하며 겪은 센시리온의 온습도센서 이야기를 해보고자 합니다. 이젠 이렇게라도 적어놓지 않으면 자꾸 잊어버려서... 어딘가엔 이런식으로라도 기록을 해야해서 글을 씁니다. 또한 새로 들어온 직원들 자료 공유을 위해서라도 이렇게 글을 남겨두는게 더 좋은듯하여... ​ 한동안 업데이트를 안했더니 2009년에 작성한 글을만 돌아다니네요. 미리 말씀드리지만 저희는 센시리온 센서를 판매하지 않습니다. 저도 센시리온의 고객사 중 한명이지요. ​ 스위스 센시리온 센서를 사용하기 2007년부터 사용한 것 같습니다. 카페나 여기저기에 제가 만든 소스코드들이 돌아다니는 걸 보니 제가 오래 쓰긴 썼나봅니다. 초기 제품부터 지금의 제품군까지 많은 발전이 있었는데요. 삼성 갤럭시 휴대폰에 적용된 후로 센시리온 전용프로토콜이 아닌 I2C 프로토콜을 사용하게 되면서 더욱 많은 엔지니어들이 사용하게 된 것 같습니다. ​ 예전엔 다소 비싼 가격이었지만, 스위스 본사의 정책이 저가로 가격을 인하하며 릴단위 구매 유도를 통한 물량공세쪽으로 돌아선것 같습니다. 그냥 제 생각입니다. 전엔 500개, 3000개 릴으로 판매되었지만, SHT3X 시리즈는 2,500개, 10,000개 단위로 릴이 구성되었습니다. 그동안 생산장비의 고도화도 이루어진 것 같고, 패키징이 작아지면서 단위면적당 생산수량도 늘어났을테고, 장비들 감가도 많은 시간이 지나서 더욱 경쟁력이 생긴 탓이겠지요. 자동차쪽 공급물량이 늘어나서 가격적인 측면으로 어느정도 부담없는 선에 들어선 것 같습니다. 양산제품을 개발하는 엔지니어 입장에선 가격이 곧 사용여부와 직결되니까요. ​ Readout of Measurement Results for Single Shot Mode Measurement Commands for Periodic Data A...
